NE555 Frecuencia de pulso onda cuadrada generador de señal rectangular módulo ajustable módulo de controlador de motor paso a paso Compatible

Lo más importante

Pruebas Eléctricas de la marca Relkin

• Marca: Relkin
• Categoría: Pruebas Eléctricas
• Calificación: 3,9/5
• Valoraciones: 3

Datos técnicos destacados

• Peso aproximado: 1.0 lb (0.5 kg).
• Calificación promedio de 3,9/5.
• 3 valoraciones visibles.

Preguntas resueltas

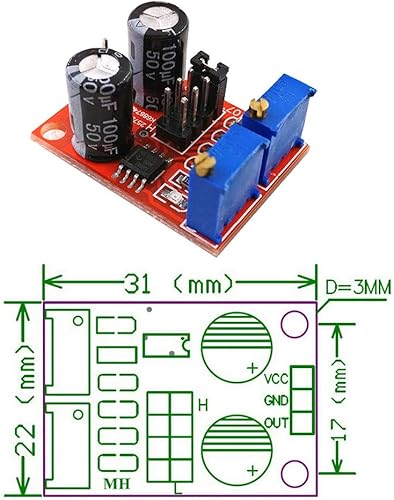

Tamaño: 1.220 in x 0.866 in Chip principal: NE555 Voltaje de entrada: 5V-15VDC. Fuente de alimentación de 5V, la corriente de salida puede 15MA alrededor; fuente de alimentación 12V, la corriente de salida puede 35MA alrededor; La corriente de entrada: 100MA Amplitud de salida: 4.2V V-PP a 11.4V V-PP. (Diferente dependiendo del voltaje de entrada, la amplitud de salida será diferente) La corriente de salida máxima: 15MA (fuente de alimentación de 5V, V-PP superior al 50%), 35MA (fuente de alimentación de 12V, V-PP mayor que 50%) Ventajas: La salida con indicación LED, no hay salida directa (volumen bajo del LED, alta frecuencia de apagado del LED es relativamente baja, el LED parpadea); El rango de frecuencia seleccionable de nivel de salida, la frecuencia de salida es más ajustable continuamente: LF archivo: 1Hz ~ 50Hz Archivo IF: 50Hz ~ 1kHz Archivo de alta frecuencia: 1KHz ~ 10kHz HF archivo: 10kHz ~ 200kHz El ciclo de trabajo de salida puede ajustar, el ciclo de trabajo y la frecuencia no son ajustables por separado, ajustando el ciclo de trabajo cambiará la frecuencia. La frecuencia de salida es ajustable: La frecuencia de los compradores puede poseer cálculos.

Se puede utilizar como generador de señal de onda cuadrada, genera una señal de onda cuadrada utilizada para el desarrollo experimental Para accionar un motor paso a paso para generar una señal de accionamiento de onda cuadrada Pulso ajustable generado para uso por MCU Generación de pulsos ajustable para controlar los circuitos asociados Paquete: generador de señal de frecuencia de pulso 4pcs NE555
