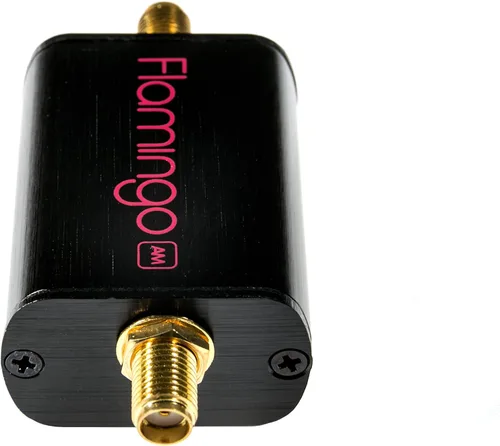

Flamingo AM - Broadcast AM Bandstop Filter (AM Notch Filter) para aplicaciones de radio definidas por software (SDR)

Lo más importante

Antenas de la marca NooElec

• Marca: NooElec
• Categoría: Antenas
• Color: Negro
• Dimensiones: 2.76 x 1.18 x 0.79 pulgadas
• Calificación: 4,5/5
• Valoraciones: 181

Uso y compatibilidad

• Compatible con Dispositivos de radio definida por software (SDR) para ordenadores portatiles, computadoras de escritorio, tabletas.

Datos técnicos destacados

• Dimensiones reportadas: 2.76 x 1.18 x 0.79 pulgadas (7.0 x 3.0 x 2.0 cm).
• Peso aproximado: 1.9 lb (0.9 kg).
• Calificación promedio de 4,5/5.
• 181 valoraciones visibles.
• Posición destacada en Componentes de Estéreos para el Hogar: #806.

Preguntas resueltas

Preguntas frecuentes

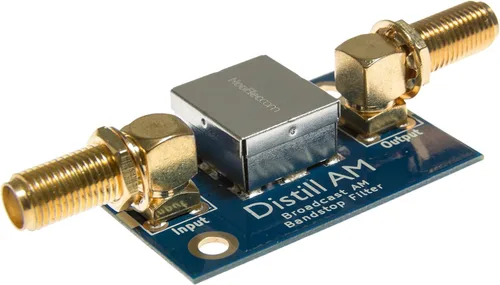

Un filtro de banda stop de alta calidad y alto rendimiento diseñado para aplicaciones de radio definidas por software (SDR). Diseñado y fabricado por NooElec en América del Norte, con una garantía completa del producto de 2 años. La emisión AM puede ser particularmente problemática debido a los transmisores de alta potencia utilizados para la transmisión en algunas áreas. Estas señales pueden sobrecargar el extremo frontal de un SDR, causando imágenes y una serie de otros problemas. Como tal, Flamingo AM es un gran compañero para nuestra serie Ham It Up de convertidores ascendentes HF. Diseñamos Flamingo AM para proporcionar suficiente atenuación para las frecuencias AM de transmisión (>40dB típicas) mientras aseguramos que las bandas adyacentes, como 524.9 ft, se vean mínimamente afectadas. El rolloff de -3dB del filtro es de 350 kHz y 1900 kHz. La pérdida mínima de inserción fuera de banda significa que el filtro puede permanecer en su lugar para la mayoría de las aplicaciones, aunque recomendamos quitar Distill:AM de su configuración cuando no escuche frecuencias de HF. Como un verdadero filtro de banda stop, puede pasar a través de CC (potencia de sesgo) cuando se requiere. El manejo de corriente continua es de 250 mA (min), y el nivel de señal máximo recomendado es de 18 dBm (5Vp-p), por lo que no hay problema con el uso del filtro para aplicaciones de mayor potencia. Las características de rendimiento típicas se pueden encontrar en la pestaña de descargas de la página del producto en nuestro sitio web. Flamingo AM tiene su circuito de filtro completamente blindado con un marco EMI, y tiene su extremo frontal protegido por un diodo ESD destinado a aplicaciones de RF. 2 agujeros de montaje están disponibles en la PCB para varias opciones de montaje, y el hardware SMA (arandela y tuerca) está incluido.

Un filtro de banda AM de alta calidad y alto rendimiento diseñado para aplicaciones de radio definidas por software (SDR). Incluye conector macho SMA macho SMA barril SMA! Diseñado y fabricado por NooElec en América del Norte. Calidad impecable y garantía total de 2 años Las emisoras AM de difusión pueden ser particularmente problemáticas debido a los transmisores de alta potencia utilizados para la difusión en algunas áreas. Estas señales pueden sobrecargar el extremo frontal de un SDR, causando imágenes y una serie de otros problemas. Como tal, Flamingo AM es un gran compañero para nuestra serie Ham It Up de convertidores ascendentes HF (disponibles por separado en Amazon) Flamingo AM fue diseñado para proporcionar una atenuación de aproximadamente 40 dB para las frecuencias AM de radiodifusión, al tiempo que garantiza que las bandas adyacentes se vean mínimamente afectadas. El rolloff de -3dB del filtro es de 350 kHz y 1900 kHz. Las minúsculas pérdidas de inserción fuera de banda significa que el filtro puede permanecer en su lugar para la mayoría de las aplicaciones, aunque recomendamos quitar Flamingo AM de la cadena de señal cuando no reciba frecuencias de HF Flamingo AM es un filtro de parada de banda adecuado, por lo que puede pasar a través de la corriente continua (bias-tee) cuando sea necesario. El manejo de corriente continua es de 250 mA (min), y el nivel de señal máximo recomendado es de 18 dBm (5Vp-p), por lo que no hay problema con el uso del filtro para aplicaciones de mayor potencia El filtro está totalmente protegido por EMI, instalado en un gabinete de aluminio anodizado personalizado para mayor protección y aislamiento. La parte frontal está protegida por un diodo ESD con clasificación RF, que proporciona protección no solo para su filtro, sino también para la radio o SDR detrás de él
