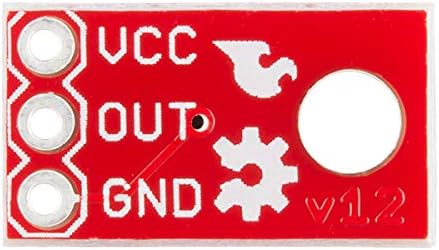

SparkFun Line Sensor Breakout - QRE1113 (Analógico)

Descripción: Esta versión de la placa de ruptura QRE1113 cuenta con una salida analógica fácil de usar, que variará dependiendo de la cantidad de luz IR reflejada de nuevo al sensor. Esta pequeña placa es perfecta para aplicaciones de detección de línea y se puede utilizar tanto en sistemas de 3.3V como de 5V. El sensor de reflectancia IR QRE1113 de la placa está compuesto por dos partes: un LED emisor de infrarrojos y un fototransistor sensible al IR. Cuando aplique energía a los pines VCC y GND, el LED IR dentro del sensor se iluminará. Una resistencia de 100Ω está a bordo y se coloca en serie con el LED para limitar la corriente. Una resistencia de 10kΩ tira del pin de salida alto, pero cuando la luz del LED se refleja de nuevo en el fototransistor la salida comenzará a bajar. Cuanto más luz IR detectada por el fototransistor, menor será el voltaje de salida de la placa de ruptura. Estos sensores son ampliamente utilizados en los robots siguientes de línea: las superficies blancas reflejan mucho más luz que el negro, por lo que cuando se dirige hacia una superficie blanca, la salida de voltaje será menor que la de una superficie negra. La entrada de potencia y los pines de salida analógicos se sacan a un cabezal de paso de 3 pines de 0,1 pulgadas. La placa también tiene un solo orificio de montaje si desea atornillar la placa en algo. Características: Voltaje de funcionamiento 5VDC Corriente de suministro de 25mA Distancia de detección óptima: 0.118 in. 0.300 x 0.550 in. Hojas de datos: Esquema - http://electronics123.net/amazon/datasheet/QRE1113%20Line%20Sensor%20Breakout%20-%20Analog.pdf Eagle Archivos - http://electronics123.net/amazon/datasheet/QRE1113%20Line%20Sensor%20Breakout%20-%20Analog.zip Hoja de datos (QRE1113GR) - http://electronics123.net/amazon/datasheet/QRE1113.pdf
